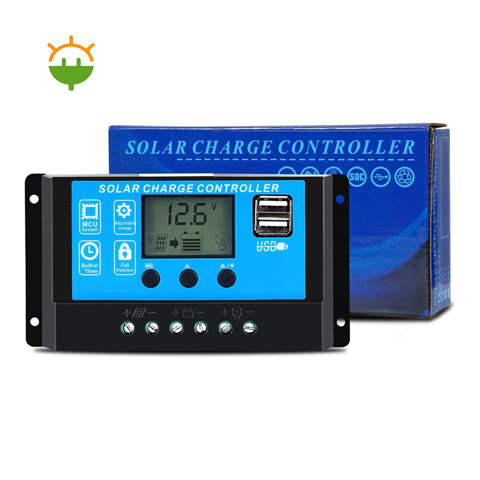

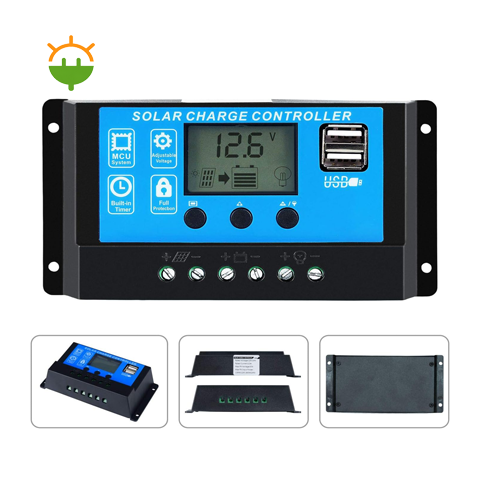

کنترل شارژ خورشیدی ۱۰ آمپر PWM مدل GC1024 با نمایشگر LCD و دو پورت USB
کنترل شارژ خورشیدی ۱۰ آمپر مدل GC1024 یکی از تجهیزات کاربردی برای مدیریت شارژ باتری در سیستم‌های برق خورشیدی کوچک و مستقل از شبکه است. این دستگاه با استفاده از فناوری PWM جریان شارژ باتری را کنترل کرده و به محافظت از باتری و تجهیزات متصل کمک می‌کند.
این شارژ کنترلر از سیستم‌های ۱۲ و ۲۴ ولت پشتیبانی می‌کند و قابلیت تشخیص خودکار ولتاژ نامی سیستم را دارد. وجود نمایشگر دیجیتال LCD، دو خروجی USB، تنظیمات خروجی بار و مدارهای حفاظتی، استفاده از آن را برای سیستم‌های خورشیدی خانگی کوچک، باغ، ویلا، کمپینگ و روشنایی خورشیدی آسان‌تر می‌کند.
به کمک این دستگاه می‌توانید وضعیت باتری، فرایند شارژ از پنل خورشیدی و وضعیت خروجی مصرف‌کننده را بررسی کرده و کنترل بهتری بر سیستم خورشیدی خود داشته باشید.
ویژگی‌های مهم کنترل شارژ خورشیدی GC1024
- جریان نامی شارژ: ۱۰ آمپر
- فناوری کنترل شارژ: PWM
- ولتاژ سیستم: ۱۲ و ۲۴ ولت DC
- تشخیص ولتاژ: خودکار
- نمایشگر: LCD دیجیتال
- خروجی USB: دو درگاه ۵ ولت
- جریان USB اعلام‌شده: ۲ آمپر
- تنظیم خروجی بار: دارد
- تایمر داخلی: دارد
- حفاظت در برابر اضافه‌شارژ: دارد
- حفاظت در برابر تخلیه بیش‌ازحد باتری: دارد
- حفاظت در برابر اضافه‌بار و اتصال کوتاه: دارد
- محافظت در برابر جریان برگشتی: دارد
- باتری‌های سازگار: سرب‌اسیدی تر، AGM و GEL
کنترل شارژ خورشیدی PWM چیست و چه کاربردی دارد؟
کنترل شارژر خورشیدی قطعه‌ای است که بین پنل خورشیدی و باتری قرار می‌گیرد و وظیفه دارد فرایند شارژ باتری را متناسب با وضعیت آن مدیریت کند.
در سیستم‌های خورشیدی، مقدار انرژی تولیدشده توسط پنل با تغییر شدت تابش خورشید متفاوت است. اتصال مستقیم پنل به باتری بدون تجهیزات کنترلی مناسب، ممکن است باعث شارژ نامناسب یا آسیب به باتری شود.
شارژ کنترلر PWM با کنترل پالس‌های جریان شارژ، به تنظیم فرایند شارژ باتری کمک می‌کند. این فناوری برای بسیاری از سیستم‌های خورشیدی کوچک و اقتصادی که پنل و باتری با یکدیگر سازگاری ولتاژی دارند، کاربردی است.
نکته فنی: این دستگاه از فناوری PWM استفاده می‌کند و کنترل شارژ MPPT نیست. در سیستم‌هایی که به ردیابی نقطه بیشینه توان پنل خورشیدی نیاز دارند، باید از کنترلر MPPT متناسب با مشخصات سیستم استفاده شود.

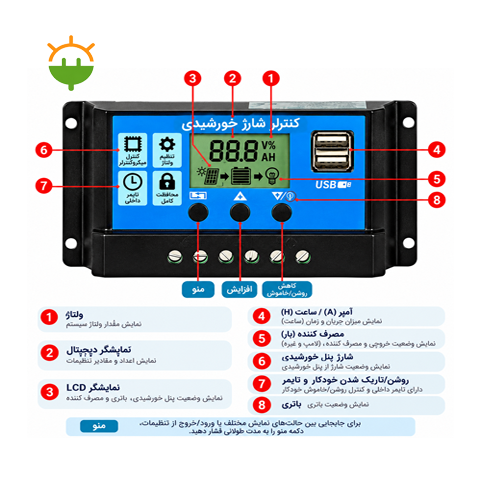

نمایشگر LCD برای مشاهده وضعیت سیستم خورشیدی
یکی از مزایای این مدل، وجود نمایشگر LCD است که به کاربر امکان می‌دهد وضعیت سیستم را بدون نیاز به ابزار اندازه‌گیری جداگانه بررسی کند.
بسته به صفحه انتخاب‌شده و تنظیمات دستگاه، اطلاعاتی مانند ولتاژ باتری، وضعیت شارژ، آیکون پنل خورشیدی، وضعیت خروجی بار و پارامترهای قابل تنظیم نمایش داده می‌شوند.
دکمه‌های تنظیمات دستگاه
- MENU: جابه‌جایی بین صفحات و ورود به تنظیمات
- UP: افزایش مقدار تنظیمات
- DOWN / ON / OFF: کاهش مقدار یا کنترل خروجی بار
منوها امکان بررسی و تغییر تنظیمات پشتیبانی‌شده توسط دستگاه را فراهم می‌کنند. برای تغییر پارامترهای شارژ باتری، رعایت مشخصات سازنده باتری ضروری است.
دو خروجی USB برای شارژ دستگاه‌های دیجیتال
کنترل شارژ خورشیدی GC1024 مجهز به دو پورت USB با ولتاژ خروجی ۵ ولت است. جریان خروجی اعلام‌شده USB برابر ۲ آمپر است.
این قابلیت امکان استفاده از انرژی ذخیره‌شده در باتری خورشیدی برای شارژ تجهیزات سازگار مانند تلفن همراه و برخی دستگاه‌های کوچک USB را فراهم می‌کند.
توان قابل استفاده خروجی USB به مشخصات مدار، وضعیت باتری و محدودیت جریان دستگاه بستگی دارد. پشتیبانی از پروتکل‌های شارژ سریع اختصاصی برای این مدل اعلام نشده است.
قابلیت‌های حفاظتی شارژ کنترلر خورشیدی
استفاده از تجهیزات حفاظتی در سیستم‌های خورشیدی اهمیت زیادی دارد؛ زیرا نوسانات شرایط شارژ و مصرف می‌توانند بر عملکرد باتری و مصرف‌کننده تأثیر بگذارند.
حفاظت در برابر شارژ بیش‌ازحد
مدیریت ولتاژ و فرایند شارژ به جلوگیری از شارژ نامناسب باتری کمک می‌کند.
حفاظت در برابر تخلیه بیش‌ازحد
خروجی بار دستگاه می‌تواند در شرایط افت بیش‌ازحد ولتاژ باتری قطع شود تا از تخلیه عمیق آن جلوگیری شود.
محافظت در برابر اتصال کوتاه و اضافه‌بار
مدارهای حفاظتی دستگاه برای کاهش خطر آسیب ناشی از اتصال کوتاه یا جریان بیش‌ازحد در شرایط تعریف‌شده طراحی شده‌اند.
محافظت در برابر جریان برگشتی
این قابلیت به جلوگیری از برگشت نامناسب جریان از باتری به سمت پنل خورشیدی کمک می‌کند.
حفاظت حرارتی
طراحی مدار شامل قابلیت محافظت در برابر افزایش غیرمجاز دما است. بااین‌حال نصب دستگاه در محیط دارای تهویه مناسب همچنان ضروری است.
سازگاری با باتری‌های سرب‌اسیدی
این مدل برای استفاده با باتری‌های سرب‌اسیدی مناسب طراحی شده است.
- باتری سرب‌اسیدی تر (Flooded / OPEN)
- باتری سرب‌اسیدی AGM
- باتری ژل (GEL)
هشدار مهم سازگاری باتری: مطابق راهنمای مدل مرجع GC1024، این کنترلر برای باتری‌های لیتیوم‌یون، لیتیوم‌آهن‌فسفات (LiFePO4) و نیکل‌متال‌هیدرید مناسب نیست. قبل از اتصال باتری، نوع باتری و تنظیمات شارژ آن را بررسی کنید.
کاربردهای کنترل شارژ خورشیدی ۱۰ آمپر
شارژ کنترلر GC1024 برای کاربردهایی مناسب است که از یک سیستم خورشیدی کوچک شامل پنل، باتری و مصرف‌کننده‌های سازگار استفاده می‌کنند.
- باغ و ویلا: مدیریت شارژ باتری سیستم روشنایی خورشیدی
- کمپینگ: استفاده در سامانه‌های برق خورشیدی قابل حمل سازگار
- روشنایی محوطه: کنترل تأمین انرژی چراغ‌های DC
- سیستم‌های مستقل از شبکه: شارژ باتری از پنل خورشیدی
- پروژه‌های آموزشی: ساخت و آزمایش سیستم‌های خورشیدی کوچک
- تجهیزات کم‌مصرف: تأمین برق مصرف‌کننده‌های DC متناسب با ظرفیت سیستم
انتخاب ظرفیت پنل، باتری و مصرف‌کننده باید با درنظرگرفتن جریان نامی کنترلر، ولتاژ سیستم و میزان انرژی موردنیاز انجام شود.
جدول مشخصات فنی کنترل شارژ خورشیدی GC1024
| مشخصه | مقدار |
|---|---|
| نوع محصول | کنترل شارژ خورشیدی |
| مدل مرجع | GC1024 |
| برند مدل مرجع | GCSOAR |
| فناوری شارژ | PWM |
| جریان نامی شارژ | ۱۰ آمپر |
| جریان نامی خروجی بار | ۱۰ آمپر |
| ولتاژ سیستم | ۱۲ / ۲۴ ولت DC |
| تشخیص ولتاژ | خودکار |
| حداکثر ولتاژ ورودی پنل | کمتر از ۵۰ ولت |
| نمایشگر | LCD |
| تعداد پورت USB | ۲ عدد |
| مشخصات خروجی USB | ۵ ولت / ۲ آمپر اعلام‌شده |
| نوع باتری سازگار | سرب‌اسیدی تر، AGM و GEL |
| تایمر خروجی بار | دارد |
| مدیریت و قطع خروجی بار | دارد |
| حفاظت اضافه‌شارژ | دارد |
| حفاظت تخلیه بیش‌ازحد | دارد |
| حفاظت اتصال کوتاه | دارد |
| حفاظت اضافه‌بار | دارد |
| دمای کاری اعلام‌شده | ۳۵- تا ۶۰+ درجه سانتی‌گراد |
| ابعاد تقریبی | ۱۳.۵ × ۶.۸ × ۳.۲ سانتی‌متر |
مشخصات مربوط به مدل مرجع GC1024 است. پیش از خرید، مدل و مقادیر درج‌شده روی کالای موجود را تطبیق دهید.

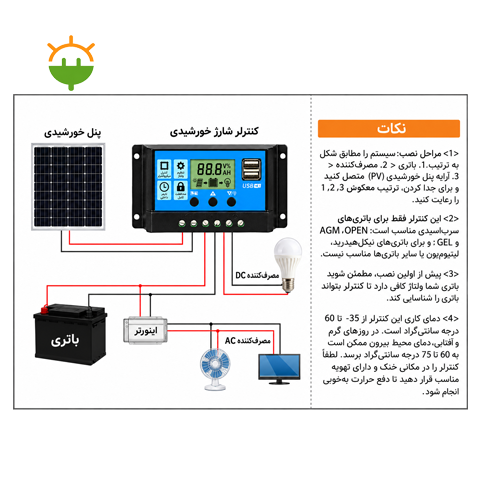

آموزش اتصال کنترل شارژ خورشیدی به پنل و باتری
برای راه‌اندازی صحیح شارژ کنترلر، رعایت ترتیب اتصال تجهیزات اهمیت دارد.
مرحله اول: اتصال باتری
ابتدا باتری ۱۲ یا ۲۴ ولت سازگار را با رعایت قطب مثبت و منفی به ترمینال باتری کنترلر متصل کنید.
مرحله دوم: اتصال مصرف‌کننده DC
در صورت نیاز، مصرف‌کننده جریان مستقیم را که ولتاژ و جریان آن با خروجی بار کنترلر سازگار است، به ترمینال بار متصل کنید.
مرحله سوم: اتصال پنل خورشیدی
در آخر، پنل خورشیدی سازگار را با رعایت قطب مثبت و منفی به ورودی پنل کنترلر متصل کنید.
ترتیب جدا کردن تجهیزات
برای قطع اتصالات، ترتیب را برعکس کنید: ابتدا پنل خورشیدی، سپس مصرف‌کننده و در پایان باتری را جدا کنید.
نکات ایمنی نصب:
- قطب‌های مثبت و منفی اتصالات را کنترل کنید.
- از کابل مناسب و حفاظت الکتریکی متناسب با جریان استفاده کنید.
- کنترلر را در فضای خشک و دارای تهویه مناسب نصب کنید.
- مصرف‌کننده AC را مستقیماً به خروجی DC کنترلر وصل نکنید.
- در صورت استفاده از اینورتر، اتصال و حفاظت آن باید مطابق دفترچه اینورتر و طراحی سیستم انجام شود.
- ولتاژ مدار باز پنل، به‌ویژه در هوای سرد، نباید از حد مجاز ورودی کنترلر تجاوز کند.
- از اتصال مستقیم برق شهری به ورودی کنترلر خودداری کنید.
قبل از خرید کنترل شارژ خورشیدی ۱۰ آمپر به چه نکاتی توجه کنیم؟
برای انتخاب کنترلر مناسب، صرفاً توجه به قیمت یا عدد آمپر کافی نیست. ابتدا باید ظرفیت پنل خورشیدی، ولتاژ باتری، جریان شارژ و مقدار مصرف تجهیزات مشخص شود.
۱. ولتاژ سیستم خورشیدی
این مدل از سیستم‌های ۱۲ و ۲۴ ولت پشتیبانی می‌کند. انتخاب باتری و پنل باید متناسب با این ولتاژها انجام شود.
۲. توان پنل خورشیدی
توان پنل باید با محدودیت‌های ورودی کنترلر هماهنگ باشد. قبل از اتصال، حداکثر توان مجاز پنل و ولتاژ مدار باز آن را با مشخصات روی دستگاه یا دفترچه سازنده بررسی کنید.
۳. نوع باتری
این کنترلر برای باتری‌های سرب‌اسیدی سازگار طراحی شده است. استفاده از باتری با شیمی متفاوت بدون پشتیبانی صریح سازنده می‌تواند خطرناک باشد.
۴. جریان مصرف‌کننده
جریان تجهیزات متصل به خروجی DC نباید از ظرفیت مجاز خروجی بار کنترلر بیشتر شود.
سؤالات متداول درباره کنترل شارژ خورشیدی GC1024
آیا کنترل شارژ GC1024 برای پنل خورشیدی ۱۲ و ۲۴ ولت مناسب است؟
این مدل از سیستم‌های باتری ۱۲ و ۲۴ ولت پشتیبانی می‌کند. بااین‌حال، ولتاژ مدار باز و توان پنل باید در محدوده مجاز کنترلر باشد.
آیا این دستگاه کنترل شارژ MPPT است؟
خیر. فناوری این مدل PWM است. این دو فناوری از نظر روش مدیریت انرژی پنل خورشیدی متفاوت هستند.
آیا می‌توان از USB دستگاه برای شارژ موبایل استفاده کرد؟
بله. این مدل دو خروجی USB با ولتاژ ۵ ولت دارد که برای دستگاه‌های سازگار قابل استفاده هستند.
آیا کنترل شارژ خورشیدی بدون باتری کار می‌کند؟
برای راه‌اندازی صحیح این مدل، ابتدا باید باتری سازگار متصل شود. اتصال مستقیم پنل بدون باتری مطابق دستورالعمل نصب دستگاه نیست.
آیا این شارژ کنترلر برای باتری لیتیومی مناسب است؟
خیر. مطابق راهنمای مدل مرجع GC1024، استفاده از آن برای باتری‌های لیتیومی توصیه نشده است.
آیا می‌توان لامپ ۲۲۰ ولت را مستقیماً به کنترلر متصل کرد؟
خیر. خروجی بار کنترلر از نوع DC است. برای تأمین برق مصرف‌کننده‌های AC باید از اینورتر مناسب و طراحی صحیح سیستم استفاده شود.
آیا کنترلر دارای قابلیت تنظیم روشنایی چراغ است؟
این مدل دارای قابلیت تنظیم و تایمر خروجی بار است، اما کنترل شدت نور لامپ به‌صورت دیمر برای آن تأیید نشده است.
خرید کنترل شارژ خورشیدی ۱۰ آمپر PWM از توان نور آوند
اگر برای سیستم خورشیدی کوچک خود به دنبال یک شارژ کنترلر ۱۰ آمپر با نمایشگر LCD، پشتیبانی از ۱۲ و ۲۴ ولت و دو پورت USB هستید، مدل GC1024 می‌تواند یکی از گزینه‌های قابل بررسی باشد.
این کنترلر با مدیریت شارژ باتری، امکان کنترل خروجی DC و قابلیت‌های حفاظتی داخلی، به راه‌اندازی منظم‌تر یک سیستم خورشیدی سازگار کمک می‌کند.
برای مشاهده قیمت روز کنترل شارژ خورشیدی ۱۰ آمپر، بررسی موجودی و ثبت سفارش، از بخش خرید همین صفحه در فروشگاه اینترنتی توان نور آوند استفاده کنید.
